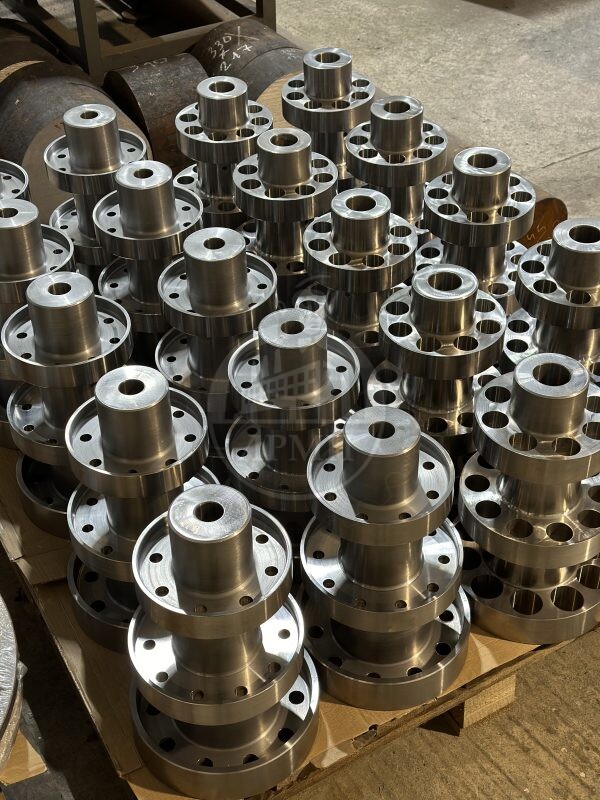

Муфты МУВП



В короткие сроки изготовим Муфты МУВП согласно ГОСТ 21424-93 и с размерами отличающимися от стандартных по Вашим эскизам.

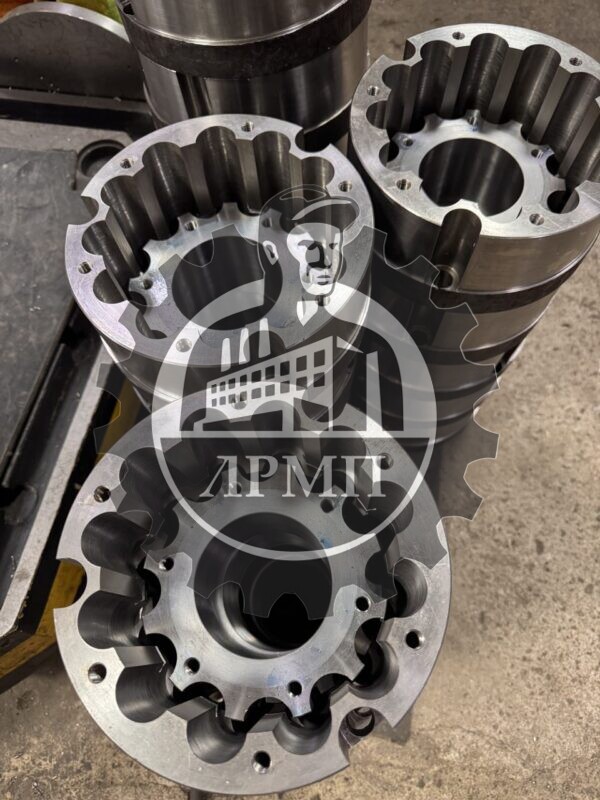

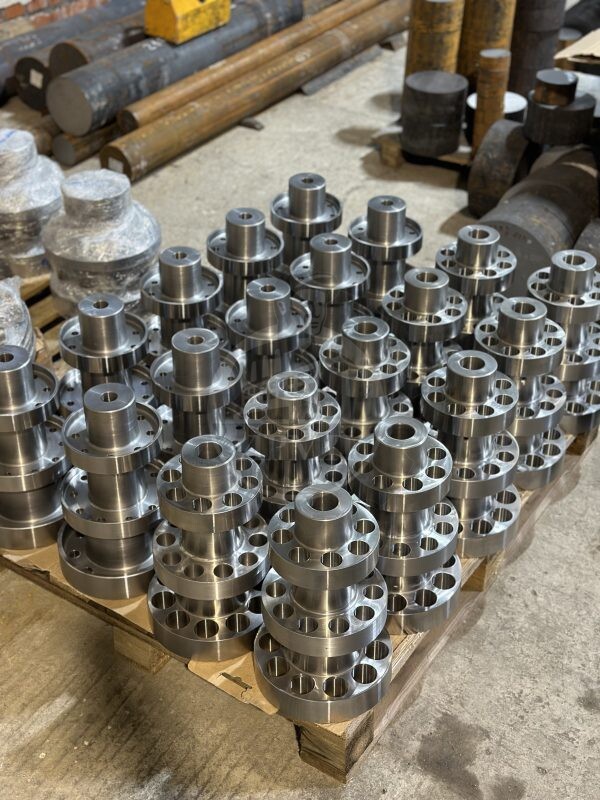

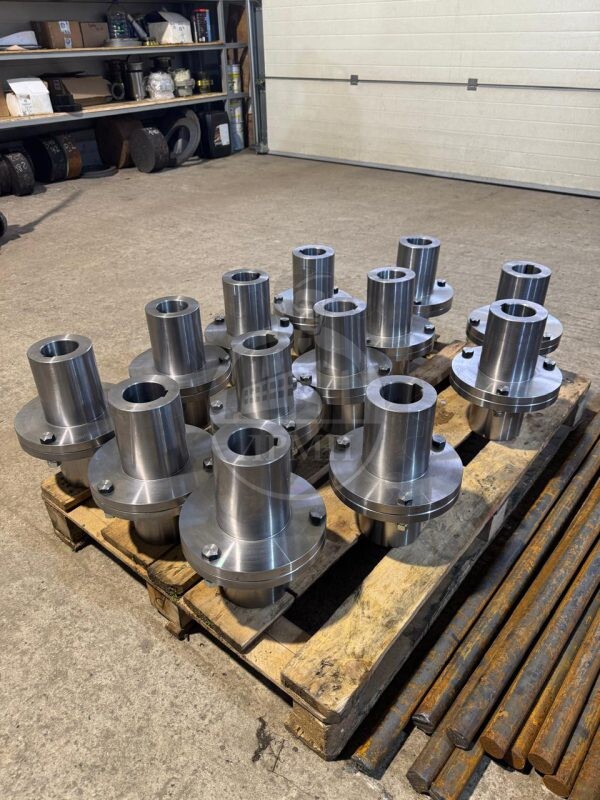

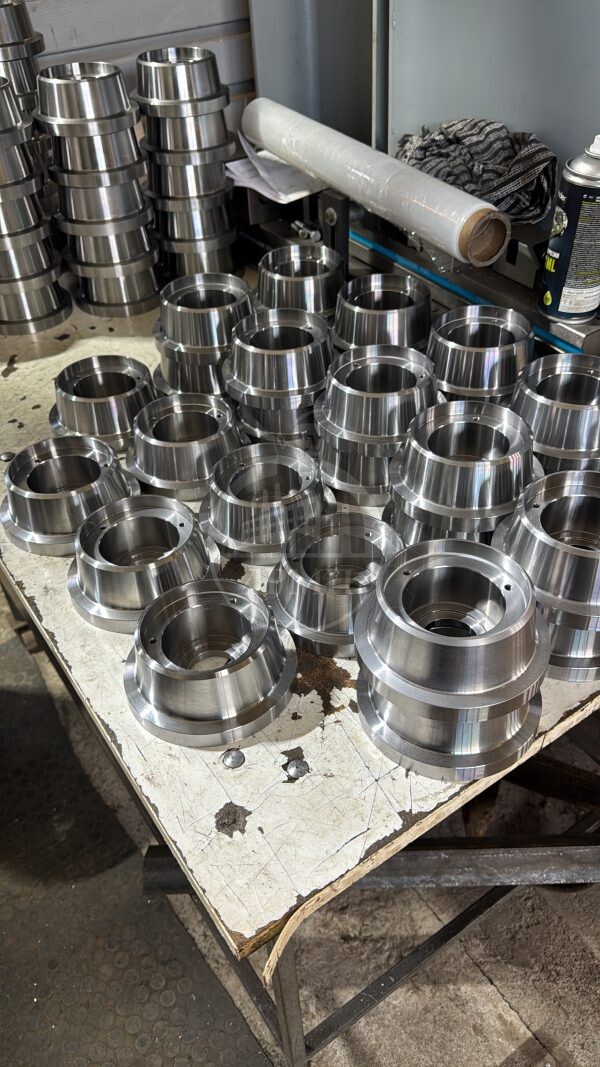

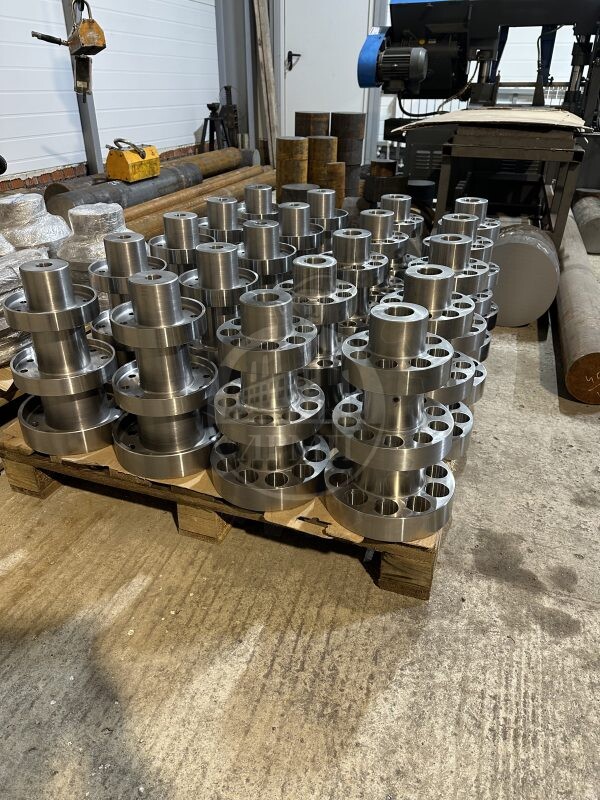

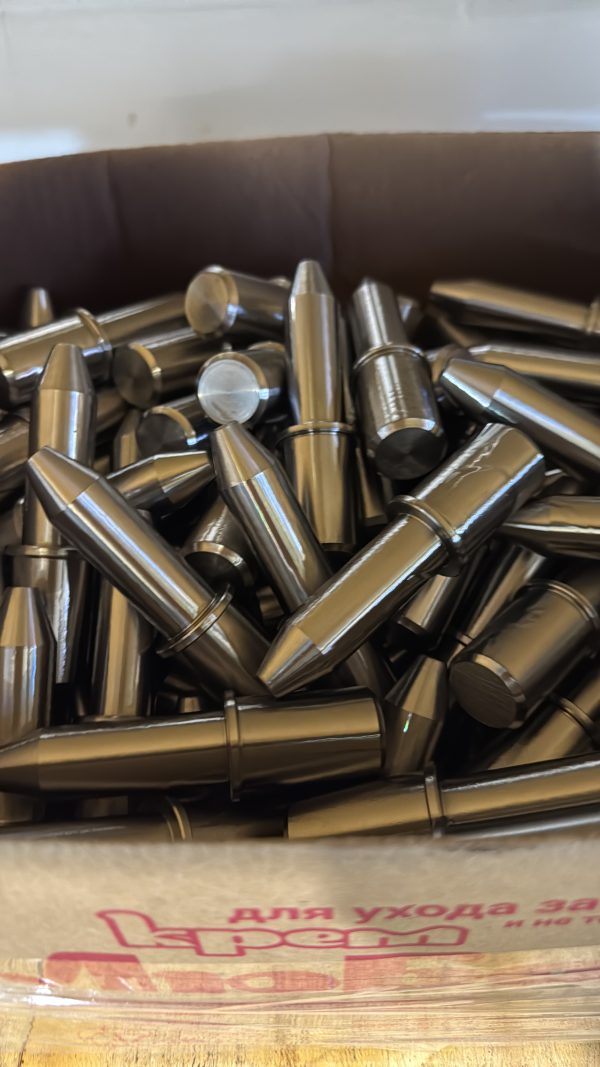

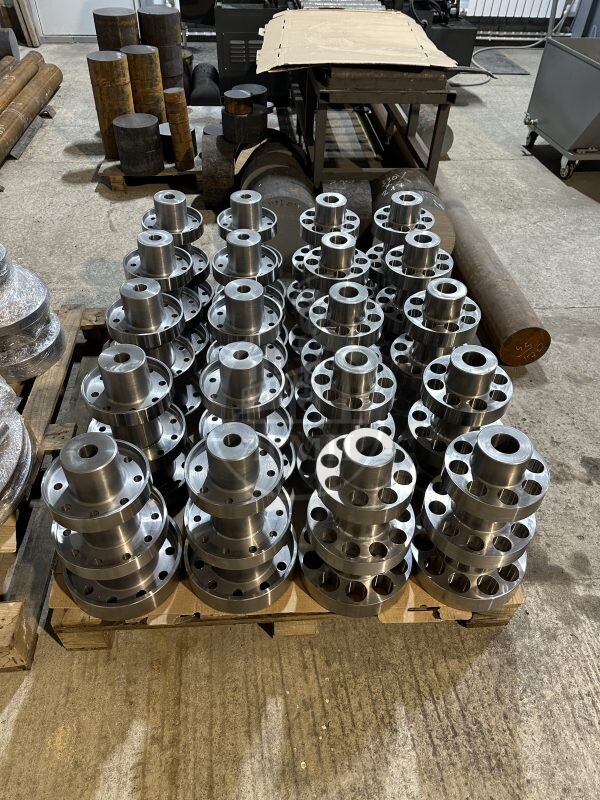

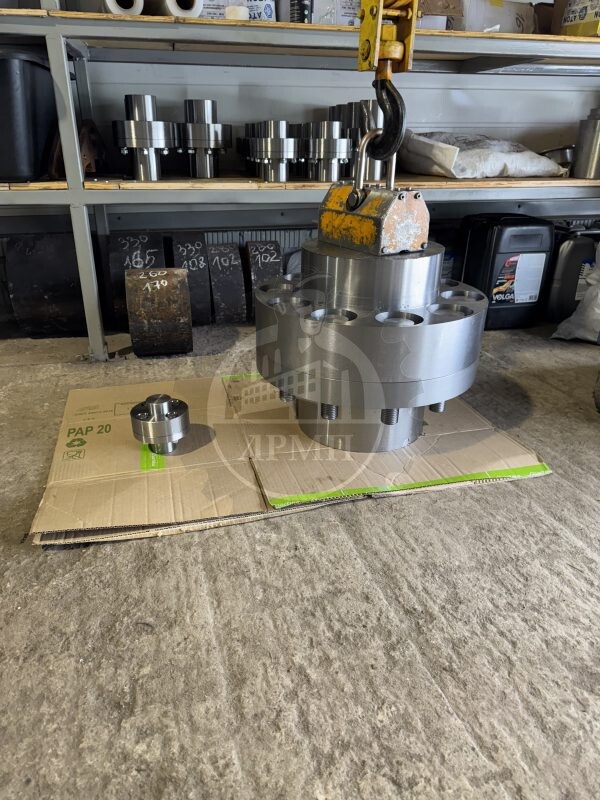

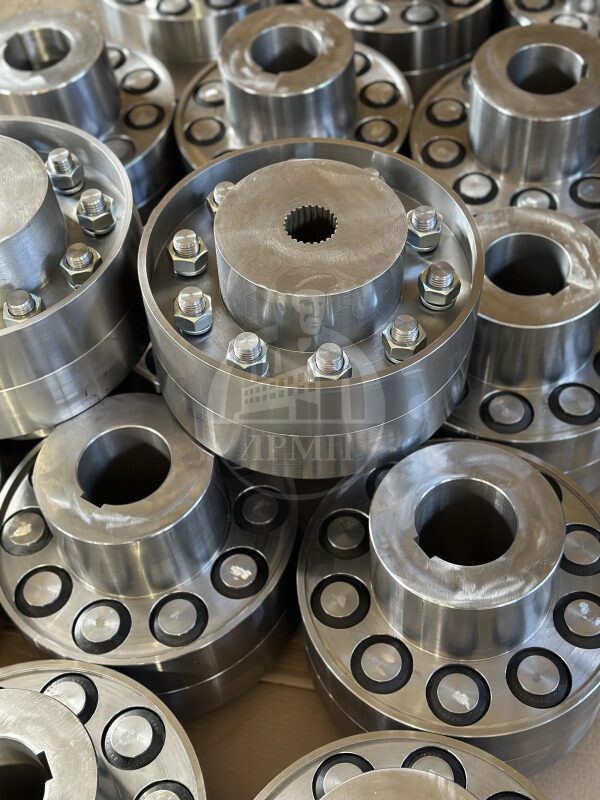

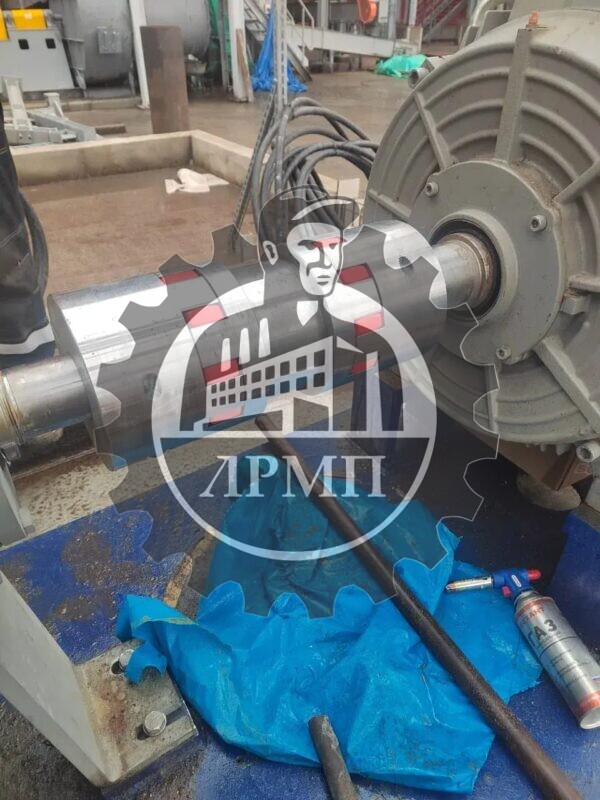

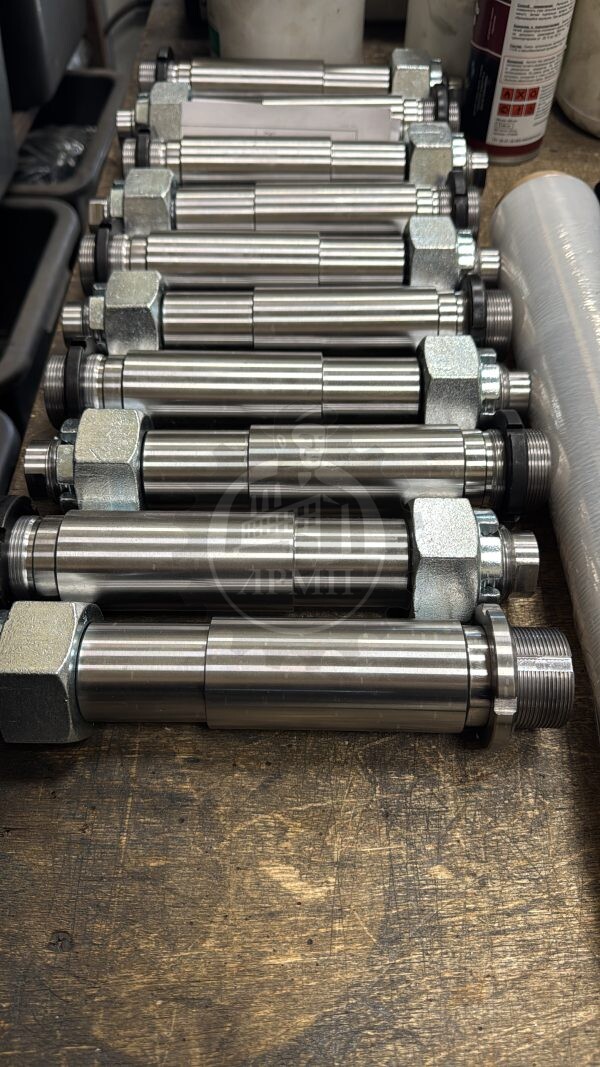

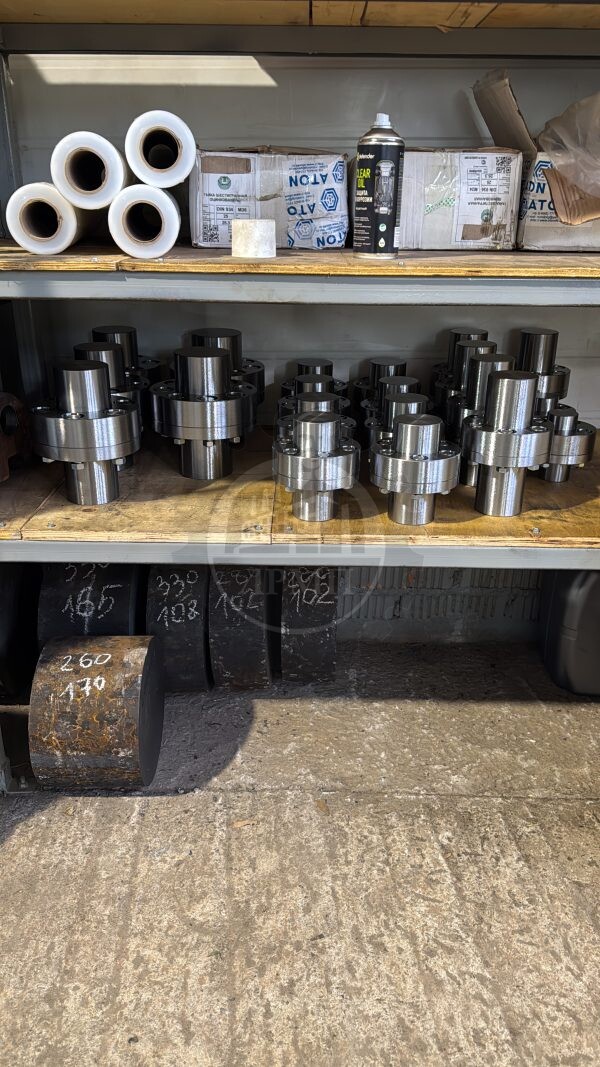

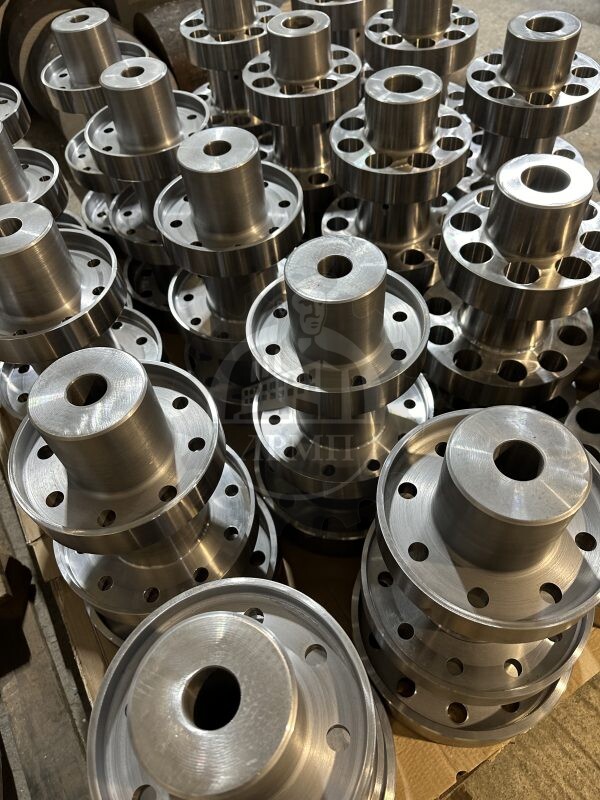

Муфта МУВП  (Муфта упругая втулочно-пальцевая) применяется для соединения соосных валом. Муфта упругая втулочно-пальцевая (Муфта МУВП) способна уменьшать динамические нагрузки при угловых, радиальных и осевых смещениях валов. Муфты МУВП классифицированы согласно ГОСТ 21424-93  и имеют 13 основных наименований в зависимости от номинального крутящего момента (от 6,3 до 16000 Нхм), который способны передать и возможных вариантах присоединения в зависимости от наружнего диаметра соединяемых валов  и их исполнения. Основное преимущество муфты МУВП в ее обслуживании, достаточно заменить  пальцы МУВП в сборе или только резиновые кольца и муфта продолжит служить долгие годы.

Продукция сертифицирована согласно ГОСТ 21424-93.

Условия эксплуатации:
— работа длительная до 24 ч. в сутки или с периодическими остановками;
— частота вращения не более величины, указанной в таблице технических характеристик;
— вращение в любую сторону;
— климатические исполнения — У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.

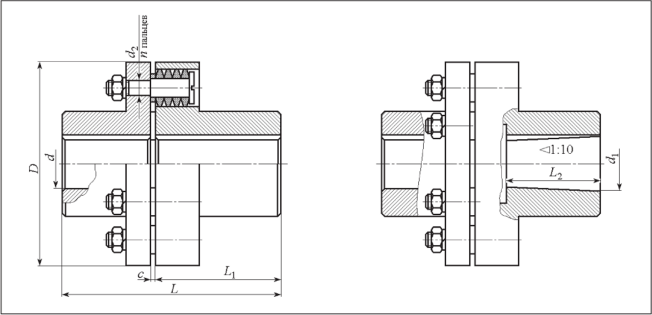

Условные обозначения:
Ткр — номинальный крутящий момент, Н х м
d — диаметры посадочных отверстий втулок или отверстий втулок и фланцевых полумуфт
Исп — исполнения втулок:
1 — с цилиндрическим отверстиями для длинных концов валов по ГОСТ 12080;
2 — с цилиндрическим отверстиями для коротких концов валов по ГОСТ 12080;
3 — с коническими отверстиями для длинных концов валов по ГОСТ 12081;
4 — с коническими отверстиями для коротких концов валов по ГОСТ 12081.

Пример обозначения : Муфта упругая втулочно-пальцевая МУВП — 11 — 4000 — 85 — 1У3:
муфта втулочно-пальцевая с номинальным крутящим моментом 4000 Н х м, диаметром посадочных отверстий во втулках 85 мм, исполнения 1, климатическим исполнением У и категорией размещения 3.
Пример обозначения : Муфта упругая втулочно-пальцевая МУВП — 7 — 500 — 40 — 1 — 45 — 4 У3:
муфта втулочно-пальцевая с номинальным крутящим моментом 500 Н х м, одна втулка с диаметром посадочного отверстия 40 мм, исполнения 1, другая — диаметром 45 мм, исполнения 4, климатическим исполнением У и категорией размещения 3.

Предприятие производит и поставляет муфты упругие втулочно-пальцевые с различными вариантами расточек и исполнений, ниже представлены технические характеристики той скромной части, которые по нашему мнению являются самыми популярными у заказчика:

МУВП-1: 6,3-9-1; 6,3-11-1

МУВП-2: 16,0-14-1-16-1

МУВП-3: 31,5-19-2; 31,5-19-1-17-1; 31,5-18-1-16-3

МУВП-4: 63,0-19-1; 63,0-20-1; 63,0-24-1

МУВП-5: 125,0-25-1-28-1; 125,0-28-1; 125,0-28-3-30-2; 125,0-30-1-28-1; 125,0-32-1-24-1; 125,0-25-1

МУВП-6: 250-35-1-45-1; 250-48-1-45-3; 250-25-4-32-1; 250-28-1-30-3; 250-32-1; 250-35-1-30-3; 250-38-1-25-3; 250-38-1-25-3; 250-25-1; 250-28-1-30-1; 250-32-1-30-1

МУВП-7: 500-38-2-40-3; 500-40-1; 500-42-1-32-1

МУВП-8: 710-45-1; 710-50-2; 710-50-2-55-2; 710-50-3-48-1

МУВП-9:1000-45-1-45-2, 1000-58-1-70-1; 1000-50-1; 1000-60-1-65-1

МУВП-10: 2000-60-1-60-2; 2000-70-3-60-2; 2000-50-1-75-1; 2000-63-1

МУВП-11: 4000-80-1-85-1; 4000-90-1-80-1; 4000-95-1-100-1; 4000-80-1.
